Konstrukcja PV gruntowa czy dachowa - jak dobrać komponenty

1. Konstrukcja PV gruntowa i dachowa - czym się różnią w doborze komponentów?

Konstrukcja dachowa na dachu skośnym opiera się na uchwytach hakowych, które przenoszą obciążenie modułów na krokwie pod pokryciem dachowym, a kąt nachylenia paneli narzuca sama połać dachu. Konstrukcja gruntowa i konstrukcja na dachu płaskim korzystają z uchwytów balastowych, które nie przebijają podłoża, a kąt paneli ustawiają dodatkowe elementy - trójkąty PV lub profil PV trapezowy pochylony. Różnica dotyczy więc trzech elementów zamówienia: typu uchwytu, sposobu ustawienia kąta i sposobu przenoszenia obciążenia wiatrem na konstrukcję.

W ofercie Ulamex obie ścieżki korzystają z tych samych profili aluminiowych, klem i elementów złącznych - różni się wyłącznie zestaw mocowań do podłoża i akcesoriów ustawiających kąt. Dobry dobór komponentów zaczyna się od odpowiedzi na jedno pytanie: czy konstrukcja opiera się na krokwiach pod pokryciem, czy na powierzchni płaskiej bez możliwości przebicia.

2. Kiedy wybrać uchwyty hakowe na dach skośny?

Uchwyty hakowe stosuje się na dachach skośnych krytych dachówką, blachodachówką lub innym pokryciem układanym na krokwiach - hak mocuje się bezpośrednio do konstrukcji więźby, a pokrycie dachowe wraca na miejsce wokół haka. Profile PV układa się na hakach wzdłuż połaci, więc kąt nachylenia modułów jest zawsze równy kątowi dachu i nie wymaga dodatkowych elementów regulujących.

W ofercie dostępne są uchwyty hakowe standardowe oraz uchwyty hakowe regulowane, które kompensują różnice w profilu pokrycia dachowego - dachówka karpiówka ma inny wznios niż blachodachówka, a wersja regulowana pozwala wyrównać wysokość haków w rzędzie bez docinania elementów na budowie. Rozstaw haków dobiera się do rozstawu krokwi i do obciążenia śniegiem oraz wiatrem przewidzianego w projekcie instalacji, a nie odwrotnie.

3. Kiedy wybrać uchwyty balastowe na dach płaski lub grunt?

Uchwyty balastowe stosuje się tam, gdzie przebicie pokrycia jest niedopuszczalne lub niepotrzebne - na dachach płaskich krytych papą lub membraną oraz na konstrukcjach gruntowych opartych na fundamencie punktowym. Stabilność układu zapewnia obciążenie balastem, a nie kotwienie w podłożu, dlatego liczbę i rozmieszczenie bloków balastowych wylicza się na podstawie obciążenia wiatrem działającego na powierzchnię modułów.

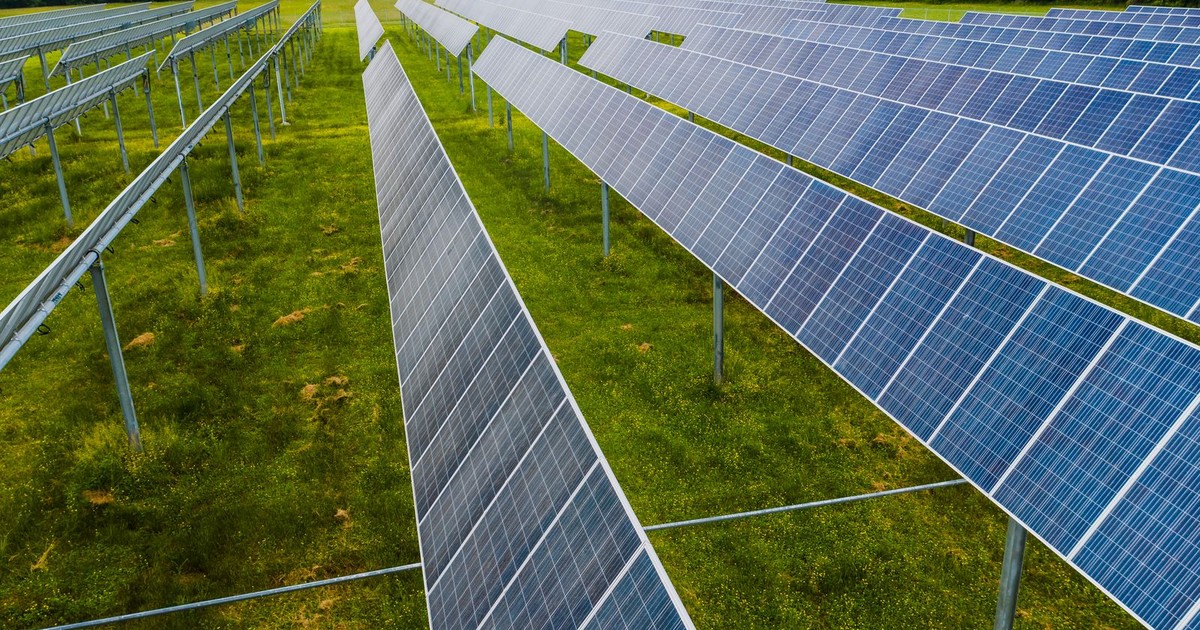

Konstrukcja gruntowa różni się od płaskiego dachu przede wszystkim sposobem posadowienia - grunt częściej pracuje na fundamencie betonowym lub śrubowym zamiast czystego balastu, a wybór metody zależy od nośności gruntu i głębokości przemarzania w danej lokalizacji. Same komponenty montażowe nad poziomem posadowienia - profile, trójkąty, klemy - pozostają identyczne jak na dachu płaskim.

4. Jak dobrać kąt nachylenia na konstrukcji gruntowej i dachu płaskim?

Kąt nachylenia na konstrukcji gruntowej i na dachu płaskim ustawia się dwoma sposobami - trójkątami PV montowanymi pod profilem nośnym albo profilem PV trapezowym pochylonym, który ma kąt wbudowany w kształt profilu i zastępuje osobny trójkąt. W ofercie dostępne są trójkąty pionowe i trójkąty poziome, dobierane do orientacji rzędu modułów oraz do wysokości konstrukcji nad poziomem gruntu lub dachu.

Większy kąt nachylenia zwiększa powierzchnię czołową rzędu wystawioną na wiatr, a to bezpośrednio przekłada się na liczbę bloków balastu lub na wymiar fundamentu potrzebny do ustabilizowania konstrukcji - dobór kąta bez uwzględnienia obciążenia wiatrem kończy się niedoszacowaniem balastu na etapie realizacji. Wartości obciążenia wiatrem dla danej lokalizacji i wysokości konstrukcji wynikają z normy PN-EN 1991-1-4, na której opierają się obliczenia projektanta instalacji.

5. Który profil PV pasuje do której konstrukcji?

Profile PV 40x40, 40x40 anodowany, 45x40 i 80x40 pełnią funkcję szyny nośnej niezależnie od tego, czy leżą na uchwytach hakowych dachu skośnego, czy na trójkątach konstrukcji gruntowej - dobór szerokości profilu zależy od rozpiętości między punktami podparcia, nie od rodzaju podłoża. Profil PV NISKI stosuje się tam, gdzie wysokość konstrukcji nad pokryciem musi zostać ograniczona, na przykład przy niskim kącie nachylenia na dachu płaskim.

Profil trapezowy i profil PV trapezowy pochylony to rozwiązania dedykowane konstrukcjom bez narzuconego kąta dachu - trapezowy służy jako szyna nośna o zwiększonej sztywności, a wersja pochylona łączy funkcję szyny z funkcją ustawienia kąta w jednym elemencie. Kątownik aluminiowy uzupełnia konstrukcję jako usztywnienie boczne rzędu, częściej stosowane w układach gruntowych i na dachach płaskich niż na dachu skośnym, gdzie sztywność zapewnia sama więźba dachowa.

6. Jakie klemy i elementy złączne są wspólne dla obu rozwiązań?

Klemy środkowe i klemy końcowe dociskają ramę modułu do profilu nośnego identycznie na dachu skośnym i na konstrukcji gruntowej - w ofercie dostępne są w aluminium 6060 T66, w wersji naturalnej lub anodowanej na czarno, montowane śrubą imbusową DIN 912 A2, a także w wersji KLIK do wstępnego montażu bez dokręcania. Wybór między wersją skręcaną a KLIK nie zależy od typu konstrukcji, tylko od preferencji ekipy montażowej.

Elementy złączne - łączniki, nakrętki, płytki, śruby, taśmy, wkręty i zaślepki - oraz uziemienie instalacji PV stanowią osobną pozycję zamówienia, wspólną dla obu typów konstrukcji. Ciągłość uziomu między modułami, profilami i konstrukcją wsporczą zapewniają klipsy uziemiające i przewód miedziany, niezależnie od tego, czy instalacja stoi na gruncie, czy wisi na dachu skośnym.

7. Co mamy w magazynie w Zawadzie

Magazyn główny działa pod adresem Zawada 144, 97-200 Tomaszów Mazowiecki, w województwie łódzkim, od poniedziałku do piątku w godzinach 7:00-16:00. NIP firmy to 7730002877. Wysyłka obejmuje całą Polskę i Europę. Odbiór własny jest możliwy po wcześniejszym umówieniu.

W naszej ofercie znajdziesz szeroki wybór stali i wyrobów hutniczych dostępnych z magazynu. Oferujemy materiały wykorzystywane w budownictwie, przemyśle, produkcji oraz pracach konstrukcyjnych.

W magazynie dostępne są m.in. ceowniki, dwuteowniki, płaskowniki, profile stalowe, profile bramowe, teowniki, rury, pręty, blachy i ogrodzenia panelowe.

Jeżeli potrzebujesz konkretnego gatunku, wymiaru lub rodzaju materiału, którego nie ma aktualnie na magazynie, możemy zamówić stal pod indywidualne wymagania klienta. Szczegóły zamówienia ustalamy indywidualnie z naszym handlowcem, tak aby dobrać odpowiedni materiał do planowanego zastosowania.

8. Co sprawdzić przed zamówieniem - 4 sytuacje

Uczciwy poradnik obejmuje też sytuacje, w których nie jesteśmy właściwym adresem.

1. Projekt konstrukcji i obliczenia obciążeń. Sprzedajemy komponenty montażowe zgodnie z zamówioną specyfikacją, nie wykonujemy projektu konstrukcji ani obliczeń balastu - te dostarcza projektant instalacji.
2. Panele fotowoltaiczne i inwertery. W ofercie są wyłącznie komponenty konstrukcyjne - profile, klemy, haki, uchwyty i elementy złączne. Modułów PV i falowników nie sprzedajemy.
3. Montaż instalacji pod klucz. Dostarczamy materiał do samodzielnego montażu przez wykonawcę, nie prowadzimy usługi montażowej na dachu ani na gruncie.
4. Pojedyncze sztuki poniżej ustalonej ilości minimalnej. Komponenty PV sprzedajemy w opakowaniach zbiorczych, a ilość minimalną do pojedynczego zamówienia ustala opiekun działu przy wycenie.

9. Jak zamówić komponenty konstrukcji PV - 5 kroków

1. Lista pozycji.
2. Kontakt.
3. Potwierdzenie i oferta. Opiekun potwierdza dostępność profili, uchwytów, klem i elementów złącznych, przesyła cenę netto i termin ważności oferty.
4. Dostawa. Wysyłka albo odbiór własny w Zawadzie po uzgodnieniu terminu.

10. Najczęstsze pytania o konstrukcje PV gruntowe i dachowe

Czy uchwyty balastowe można zastosować na dachu skośnym?

Nie, uchwyty balastowe są przeznaczone do powierzchni płaskich, na których blok balastu stoi stabilnie. Na dachu skośnym stabilność zapewnia mocowanie do krokwi przez uchwyty hakowe, a balast na pochyłej połaci nie utrzymałby pozycji.

Czy profile PV różnią się między konstrukcją gruntową a dachową?

Same profile nośne - 40x40, 45x40, 80x40, PV NISKI - są wspólne dla obu rozwiązań i dobiera się je do rozpiętości między punktami podparcia. Różni je jedynie to, na czym leżą - na hakach dachowych czy na trójkątach lub profilu trapezowym pochylonym.

Kiedy warto wybrać profil PV trapezowy pochylony zamiast trójkątów?

Profil pochylony upraszcza montaż tam, gdzie cały rząd ma jeden, stały kąt nachylenia - jeden element zastępuje szynę i trójkąt. Trójkąty pionowe i poziome dają więcej elastyczności przy różnych kątach w tym samym projekcie lub przy nietypowej wysokości konstrukcji nad podłożem.

Czy uchwyty hakowe regulowane są potrzebne przy każdym pokryciu dachowym?

Nie przy każdym - wersja regulowana kompensuje różnice wysokości między profilami różnych pokryć, na przykład dachówki karpiówki i blachodachówki. Przy jednolitym, płaskim pokryciu w całym rzędzie wystarczają uchwyty hakowe standardowe.

Ile balastu potrzeba do konstrukcji na dachu płaskim?

Liczba bloków balastu wynika z obciążenia wiatrem działającego na powierzchnię modułów przy danym kącie nachylenia i wysokości konstrukcji, liczonego zgodnie z PN-EN 1991-1-4 dla lokalizacji inwestycji. Wyliczenie leży po stronie projektanta instalacji, a nasz opiekun działu potwierdza dostępność wskazanej liczby uchwytów balastowych.

Źródła

• Polski Komitet Normalizacyjny - baza wiedzy o normach, w tym oznaczenia stopów aluminium wg PN-EN 573
• Polski Komitet Normalizacyjny - wyszukiwarka norm, w tym PN-EN 1991-1-4 dla obciążeń wiatrem konstrukcji
