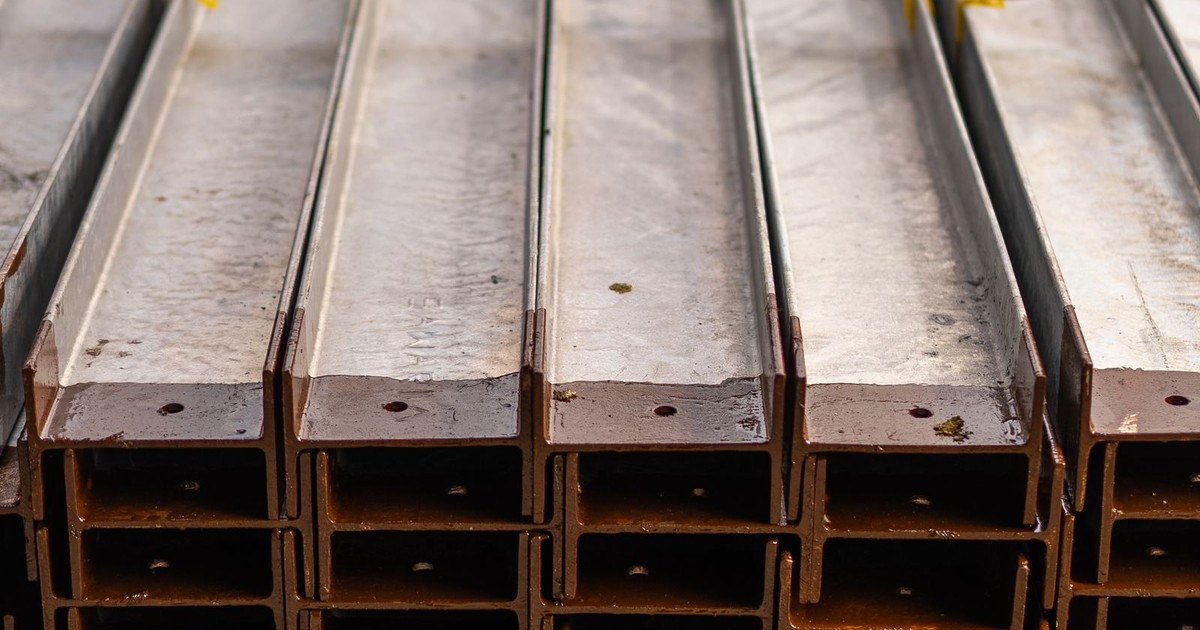

Ceownik UPN czy UPE - jak dobrać kształtownik do konstrukcji

1. Czym różni się ceownik UPN od UPE?

Ceownik UPN ma półki pochylone do wewnątrz pod kątem 1:12,5 (około 8%) - grubość półki zmniejsza się od nasady środnika ku krawędzi. Ceownik UPE ma półki równoległe do środnika o stałej grubości na całej szerokości. To jedyna różnica konstrukcyjna między profilami, ale ona decyduje o masie, sposobie łączenia i doborze do konkretnego węzła.

Oba kształtowniki są ceownikami europejskimi z tej samej rodziny norm - wymiary i masy obu profili reguluje dziś PN-EN 10365, która skonsolidowała wcześniejsze arkusze DIN 1026-1 (UPN) i DIN 1026-2 (UPE). Oznaczenie liczbowe po literach (np. UPN 140, UPE 140) to zawsze wysokość profilu h w milimetrach - przy tej samej liczbie oba ceowniki mają identyczną wysokość, ale inną szerokość półki, grubość środnika i masę.

2. Jakie wymiary i masę mają ceowniki UPN i UPE?

Przy tej samej wysokości profilu ceownik UPE waży mniej niż UPN - węższy środnik i inaczej rozłożony materiał w półce dają oszczędność masy rzędu 7-10% w typowych rozmiarach 80-160 mm, przy zachowaniu porównywalnej lub wyższej nośności na jednostkę masy. Poniższa tabela zestawia wymiary i masę dla najczęściej stosowanych w konstrukcjach wysokości.

Pełny sortyment obu profili obejmuje wysokości od UPN 50 do UPN 400 oraz od UPE 80 do UPE 400 zgodnie z PN-EN 10365. Do obliczeń nośności konstruktor korzysta dodatkowo z momentu bezwładności i wskaźnika wytrzymałości przekroju - te wartości różnią się między UPN i UPE przy tej samej wysokości i podaje je projekt konstrukcyjny, nie karta katalogowa dostawcy.

3. Kiedy stosować ceownik UPN, a kiedy UPE?

Ceownik UPN stosuje się tam, gdzie liczy się dostępność i koszt materiału, a połączenie jest spawane lub opiera się o element, do którego pochylona półka nie przeszkadza - konstrukcje wsporcze, ramy, obudowy maszyn, elementy ogrodzeń przemysłowych, drobne konstrukcje stalowe. Ceownik UPE dobiera się do węzłów, w których półka ma przylegać płasko do innego elementu - płatwie i rygle mocowane do niej blachą, złącza skręcane z podkładkami płaskimi, konstrukcje, gdzie równoległa powierzchnia ułatwia pasowanie i spawanie doczołowe.

• UPN - wybór domyślny. Szeroka dostępność, niższa cena przy tej samej wysokości, sprawdza się w większości konstrukcji spawanych.
• UPE - wybór celowy. Stosowany, gdy projekt wprost wskazuje ten profil - zwykle ze względu na złącze skręcane lub wymóg niższej masy konstrukcji przy zachowanej sztywności.
• Decyduje projekt konstrukcyjny, nie przyzwyczajenie. Zamiana UPN na UPE (i odwrotnie) zmienia masę, moment bezwładności i sposób łączenia węzła - bez akceptacji projektanta zamiana nie jest równoważna.

4. Jak dobrać ceownik do połączenia spawanego i skręcanego?

W połączeniu spawanym różnica między UPN a UPE ma mniejsze znaczenie - spoina pachwinowa układa się wzdłuż krawędzi półki niezależnie od jej pochylenia, a spawacz koryguje ustawienie elementów przed ściegiem. W połączeniu skręcanym różnica jest praktyczna: płaska podkładka i łeb śruby na pochylonej półce UPN dociskają się nierównomiernie, co przy obciążeniach dynamicznych sprzyja poluzowaniu złącza. Dwa rozwiązania dla UPN w złączu skręcanym to podkładka klinowa dopasowana do kąta 1:12,5 albo frezowanie powierzchni przylgowej - oba podnoszą koszt montażu względem UPE, które przyjmuje standardową podkładkę bez obróbki dodatkowej.

Przy konstrukcjach łączonych z blachą na całej szerokości półki (np. mocowanie płatwi do ceownika przez przykręcenie blachy trapezowej) równoległa półka UPE eliminuje szczelinę, która przy UPN powstaje na krawędzi wewnętrznej - to zmniejsza ryzyko nieszczelności i korozji szczelinowej w miejscu przylgowym.

5. Co jest łatwiej dostępne - UPN czy UPE?

Ceownik UPN jest kształtownikiem powszechnym w polskich hurtowniach stali - to on stanowi standardowy asortyment z magazynu, w pełnym zakresie wysokości i długości handlowych. Ceownik UPE jest profilem specjalistycznym - rzadziej stosowanym, produkowanym w mniejszych partiach, dlatego jego dostępność z bieżącego magazynu bywa ograniczona do wybranych wysokości, a pozostałe wymagają zamówienia z wyprzedzeniem. Przy planowaniu terminu montażu warto to uwzględnić już na etapie kosztorysu, nie dzień przed dostawą.

Co mamy w magazynie w Zawadzie

Magazyn Ulamex w Zawadzie 144 (97-200 Tomaszów Mazowiecki, woj. łódzkie) prowadzi stały asortyment ceowników stalowych gorącowalcowanych UPN w rozmiarach od 50 do 300 mm, w gatunkach S235JR i S355J2. Obok kształtowników z pochyloną półką dostępne są też ceowniki zimnogięte dla konstrukcji lekkich, gdzie sztywność liczy się bardziej niż zgodność z klasycznym sortymentem UPN/UPE. Ceowniki UPE dostępne są w wybranych wysokościach - dostępność konkretnego rozmiaru i termin realizacji potwierdzamy telefonicznie przed złożeniem zamówienia.

Odbiór własny możliwy jest w magazynie w Zawadzie od poniedziałku do piątku w godzinach 7:00-16:00. Wysyłka realizowana jest kurierem DPD i GLS dla drobnicy oraz transportem paletowym Schenker i paletami dedykowanymi dla większych partii profili. Ulamex prowadzi jeden magazyn - nie sieć oddziałów - co pozwala na bieżącą kontrolę stanu i jednolity termin realizacji dla całej Polski.

Co sprawdzić przed zamówieniem - 4 sytuacje

• Rzadki rozmiar UPE. Wysokości spoza najczęściej stosowanego zakresu 80-200 mm wymagają wcześniejszego sprawdzenia dostępności - termin realizacji może wydłużyć się względem UPN.
• Pojedyncza sztuka na wymiar detaliczny. Sprzedaż prowadzimy w długościach handlowych i partiach hurtowych - cięcie pojedynczego odcinka na potrzeby jednej naprawy nie jest naszym standardowym trybem obsługi.
• Gięcie lub cięcie próbne jednej sztuki. Serwis cięcia laserem obsługuje zlecenia produkcyjne w większych ilościach, nie pojedyncze prototypy.
• Obliczenia nośności konstrukcji. Dobór przekroju do konkretnego obciążenia, momentu i rozpiętości leży po stronie projektanta konstrukcji - hurtownia dostarcza materiał zgodny ze specyfikacją, nie wykonuje obliczeń statycznych.

Jak zamówić ceownik UPN lub UPE - 3 kroki

1. Sprawdź oznaczenie w projekcie. Odczytaj z rysunku pełne oznaczenie profilu - literę (UPN albo UPE), wysokość, gatunek stali i wymaganą długość.
2. Zadzwoń i potwierdź dostępność. Kontakt telefoniczny lub mail z listą pozycji.
3. Wybierz odbiór lub wysyłkę. Odbiór własny w Zawadzie albo dostawa DPD, GLS, Schenker lub paletą dedykowaną - w zależności od ilości i długości handlowej.

Najczęstsze pytania o ceownik UPN i UPE

Czym różni się ceownik UPN od UPE?

Ceownik UPN ma półkę pochyloną do wewnątrz pod kątem 1:12,5, ceownik UPE ma półki równoległe o stałej grubości. Ta różnica przekłada się na masę profilu, sposób łączenia w węźle skręcanym i dostępność z magazynu.

Czy ceownik UPE jest droższy od ceownika UPN?

Tak, przy tej samej wysokości ceownik UPE zwykle kosztuje więcej niż UPN - mniejsza skala produkcji i węższy zakres dostawców przekładają się na wyższą cenę jednostkową, mimo niższej masy na metr bieżący.

Jak rozpoznać na rysunku, że projekt wymaga UPE, a nie UPN?

Projekt konstrukcyjny podaje pełne oznaczenie profilu z literą UPN lub UPE bezpośrednio na rysunku i w zestawieniu materiałowym. Brak litery przy samej liczbie oznacza niekompletną specyfikację, którą trzeba wyjaśnić z projektantem przed zamówieniem materiału.

Czy ceownik UPN i UPE o tym samym numerze mają tę samą wysokość?

Tak, oznaczenie liczbowe to zawsze wysokość profilu w milimetrach - UPN 140 i UPE 140 mają identyczną wysokość 140 mm, ale różną szerokość półki, grubość środnika i masę na metr bieżący.

Czy można zastąpić ceownik UPE ceownikiem UPN w tej samej konstrukcji?

Nie bez zgody projektanta - zamiana zmienia masę konstrukcji, moment bezwładności przekroju i sposób przenoszenia siły w złączu skręcanym. Decyzję o równoważnej zamianie podejmuje konstruktor po sprawdzeniu obliczeń, nie kupiec ani dostawca materiału.
